ProcessOn提供了丰富的功能来帮助用户轻松创建和编辑流程图。本文将详细介绍如何在ProcessOn中创建流程图,包括图形库的使用、文本和图形样式的修改、插入各种元素以及创建泳道图等实用技巧。

一、创建ProcessOn流程图

  • 直接应用ProcessOn推荐模板:新建的流程图,编辑器下方可直接选择应用推荐模板。选择“更多模板”查看,也可前往模板社区首页浏览使用;

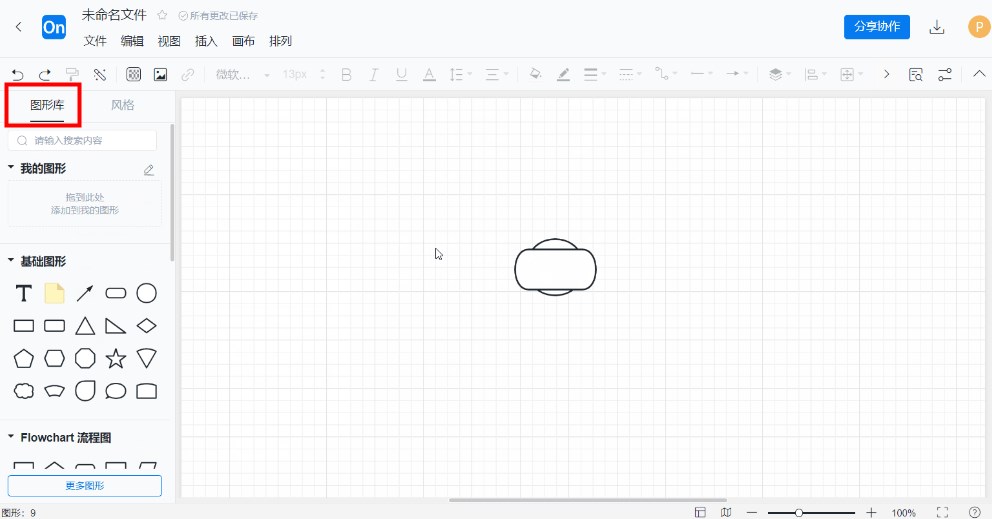

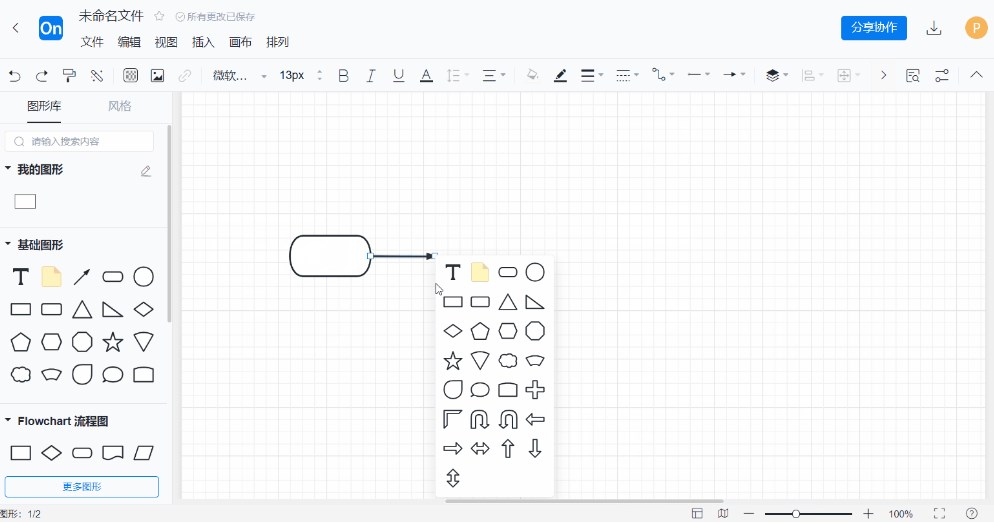

  • 创建图形元素:按住鼠标左键,将图形从左侧的“图形库”拖拽至画布内即可创建该图形元素。图形选中状态下,右上角的图标可以将其旋转,拖拽八轴点可进行缩放。此外还可以通过,选中画布内的图形,点击四周的“+”图标,在对应方向快捷创建同一分组内的其他图形元素。

ProcessOn创建流程图

二、ProcessOn图形库图形使用

  • ProcessOn图形库分类:“图形库”内含有丰富的图形元素可供使用。默认只展示三组元素,分别为“基础图形”、“Flowchart流程图”、“泳池/泳道”。其他类型元素可在“更多图形”内查看、添加;
  • 更多图形:“更多图形”内含有表格、UML图 、E-R图、组织结构图、BPMN、网络拓扑图、原型图、EVC企业价值链、EPC事件过程链、韦恩图等多种分类图形元素。ProcessOn支持浏览查看,及添加到“图形库”内使用;
  • 我的图形:支持将系统自带的或者本地上传的图形元素,添加至“我的图形”,以便后续使用。添加方法,可以通过直接将画布内的图形拖拽至“我的图形”,或者编辑“我的图形”,从本地导入。可以对“我的图形”内元素重命名或者删除管理。

ProcessOn创建流程图

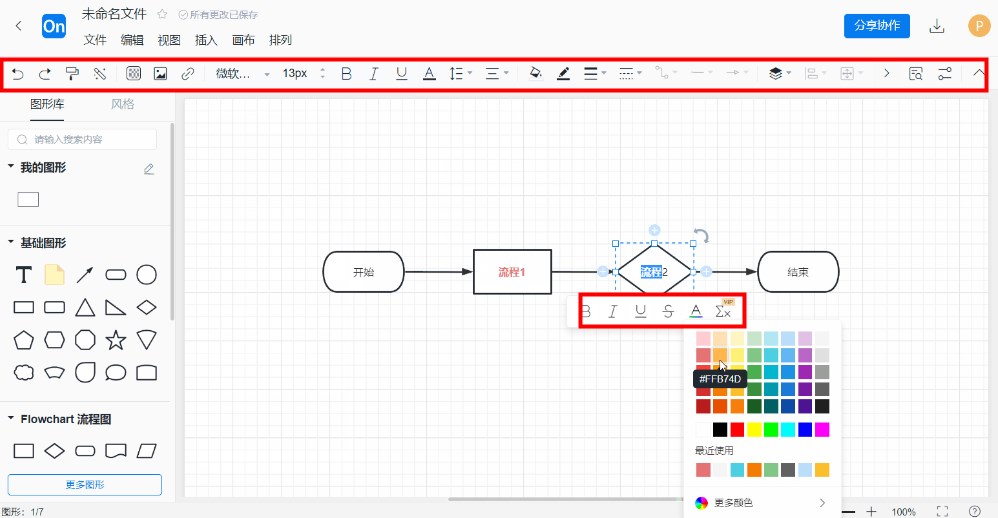

三、修改文本样式及排列

  • 支持修改图形内,选中文本的颜色、加粗、倾斜、下划线、删除线这些属性;
  • 支持修改图形内,全部文本的字体、字号、颜色、加粗、倾斜、下划线、删除线、行高、对齐方式这些属性。

ProcessOn创建流程图

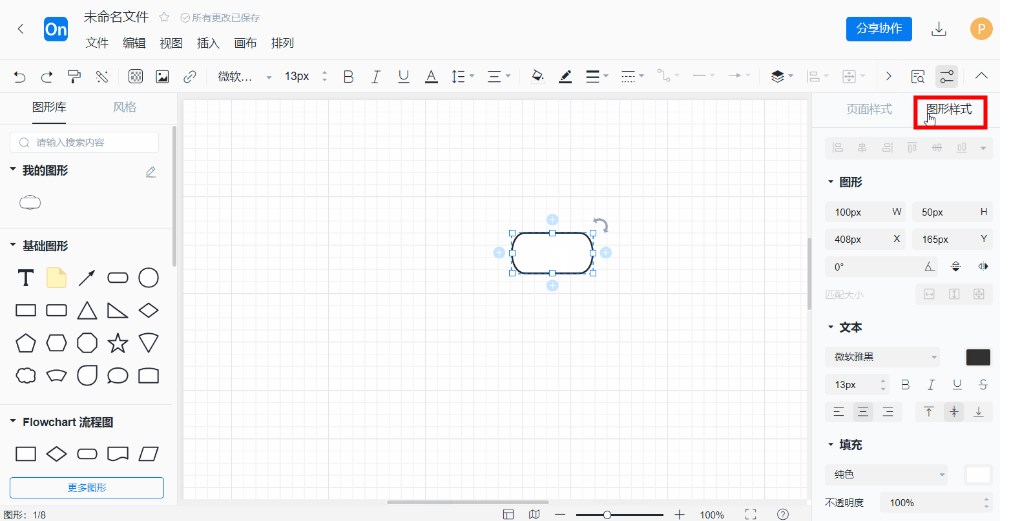

四、修改图形样式

  • 图形部分,支持修改大小、位置、角度和翻转;
  • 文本部分,支持修改字体、字号、颜色、加粗、倾斜、下划线、删除线和对齐方式;
  • 填充部分,支持修改颜色和透明度;
  • 线条部分,支持修改样式、颜色、宽度、线条类型和箭头类型。

ProcessOn创建流程图

五、ProcessOn格式刷

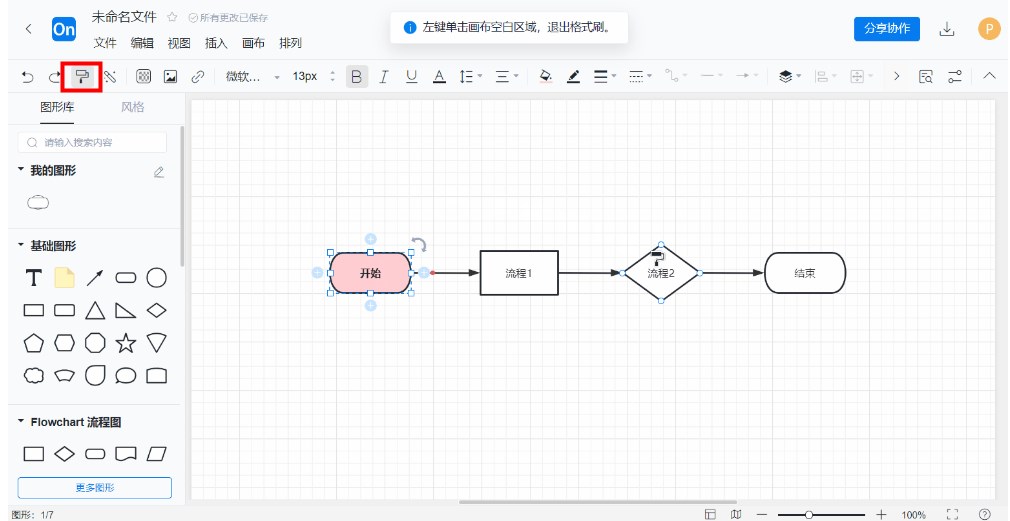

  • 格式刷功能,ProcessOn可以同步选中的图形样式至目标图形。在上方“编辑”菜单栏或顶部工具栏位置;
  • Ctrl+鼠标左键,框选,使用格式刷快速同步。

ProcessOn创建流程图

六、插入文本和连线

  • 上方“插入”菜单栏可创建文本,或者快捷键T;
  • 上方“插入”菜单栏或空白画布处右键菜单栏中,可创建连线,或者快捷键L。

ProcessOn创建流程图

七、插入图片

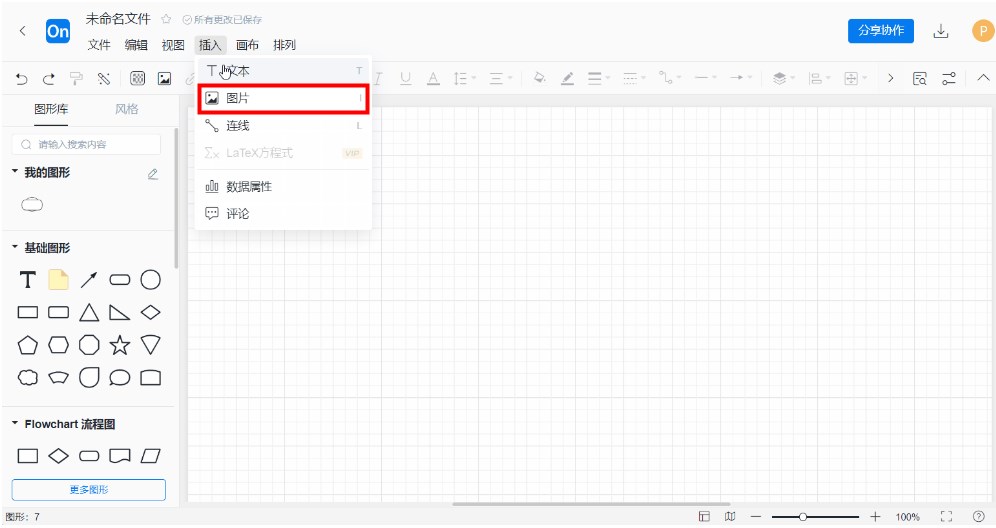

  • 上方“插入”菜单栏或顶部工具栏或空白画布处右键菜单栏中,可插入图片。会员特享Ctrl+V快捷键粘贴截图;
  • 插入图片支持“本地上传”、“网络图片”、“在线图片”。

ProcessOn创建流程图

八、插入链接

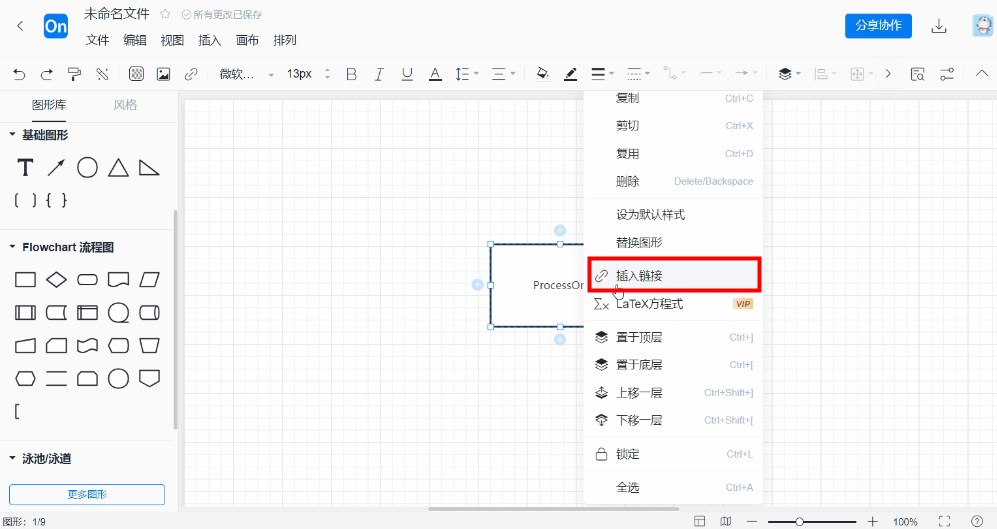

选中图形或文本可以插入链接。支持修改链接标题。

ProcessOn创建流程图

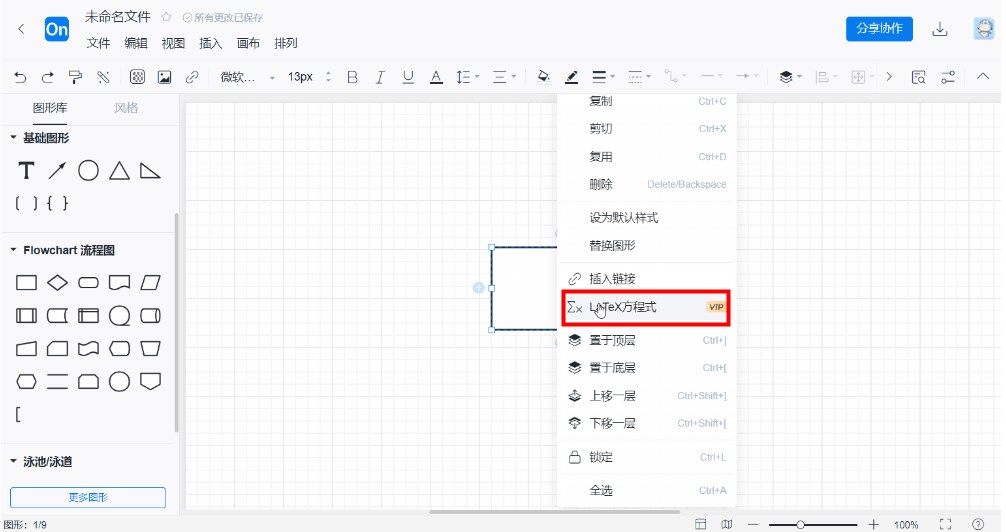

九、插入方程式

  • 选中图形或文本,在“插入”菜单栏或右键菜单栏中,可以插入方程式。vip标识的为会员特享功能;
  • 可点击“更多”查看方程式语法。支持选择跳转具体函数分类,点击对应方程式即可复制,在输入栏里粘贴输入。

ProcessOn创建流程图

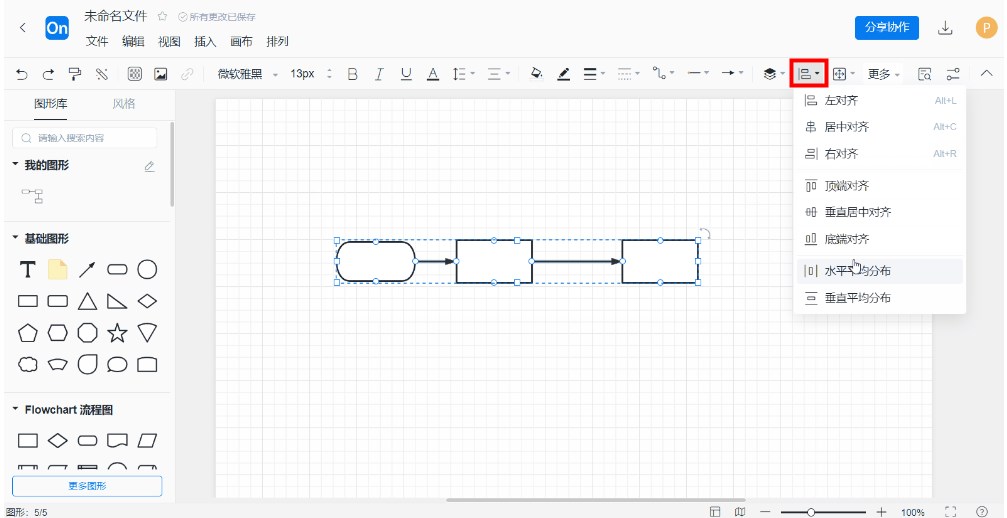

十、修改图形排列关系

  • 同时选中两个及以上的图形,可修改排列、分布对齐、匹配大小和组合关系;
  • 图层排列:支持设置置于顶层、置于底层、上/下移—层。在上方“排列”菜单栏或顶部工具栏或右键菜单栏中,可设置;
  • 分布对齐:支持设置左/右对齐、居中对齐、顶/底端对齐、垂直居中对齐、水平/垂直平均分布。在上方“排列”菜单栏或顶部工具栏或图形样式工具栏或右键菜单栏中,可设置;
  • 匹配大小:支持设置宽度、高度和宽高匹配。在上方“排列”菜单栏或顶部工具栏或图形样式工具栏或右键菜单栏中,可设置也可对图形锁定,避免误触。选中图形,在上方“排列”菜单栏或右键菜单栏中进行锁定或解锁。

ProcessOn创建流程图

十一、修改页面样式

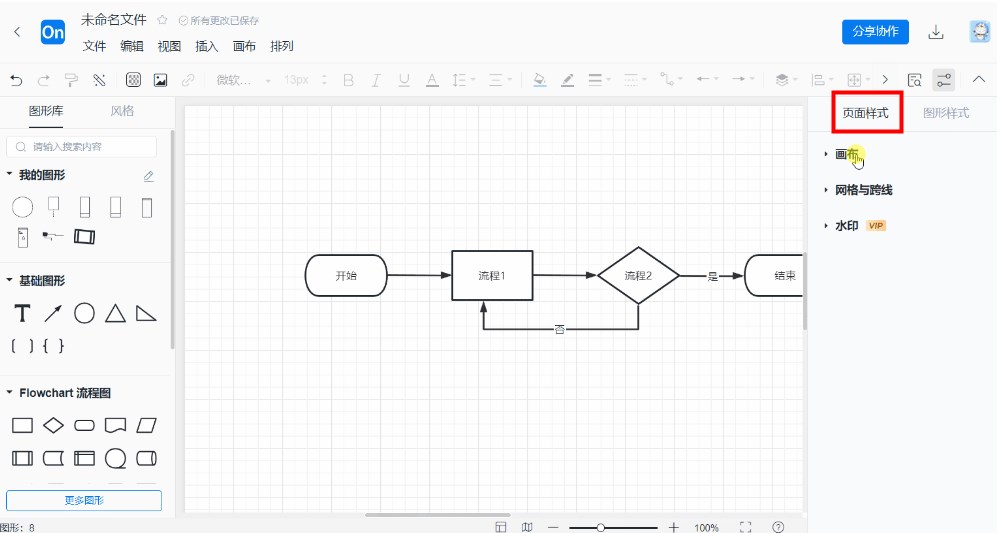

  • 页面样式支持修改画布、网格与跨线和水印;
  • 画布:可修改背景颜色和尺寸。在上方“画布”菜单栏或顶部工具栏或页面样式工具栏中,可设置;
  • 网格与跨线:可修改网格显示、大小和尺寸,以及跨线显示和打印分割线。在上方“画布”菜单栏或页面样式工具栏中,可设置;
  • 水印:可添加水印。在上方“画布”菜单栏或页面样式工具栏中,可设置。vip标识的为会员特享功能。取消勾选即可取消水印显示。

ProcessOn创建流程图

十二、查找替换

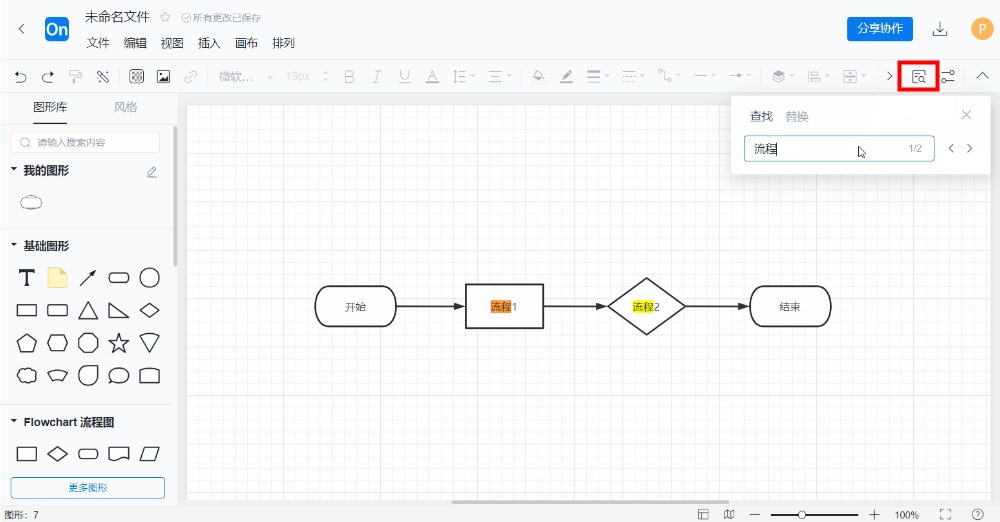

  • 在上方“编辑”菜单栏或顶部工具栏中支持文本的查找替换;
  • ProcessOn支持查找关键词并定位;
  • ProcessOn支持查找并替换文本内容。

ProcessOn创建流程图

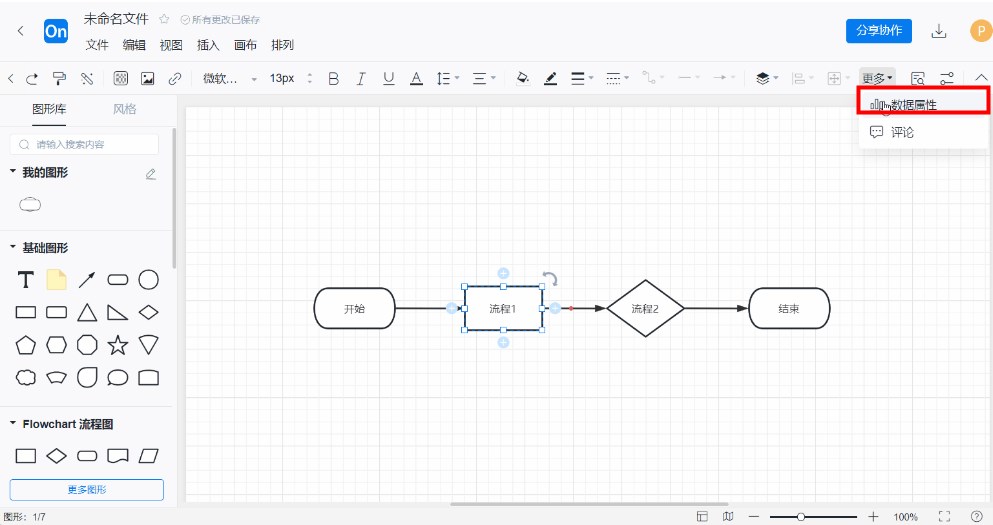

十三、添加数据属性

  • ProcessOn支持对图形添加数据属性、数据类型和属性值;
  • 在上方“插入”菜单栏或顶部工具栏的“更多”中,可设置。

ProcessOn创建流程图

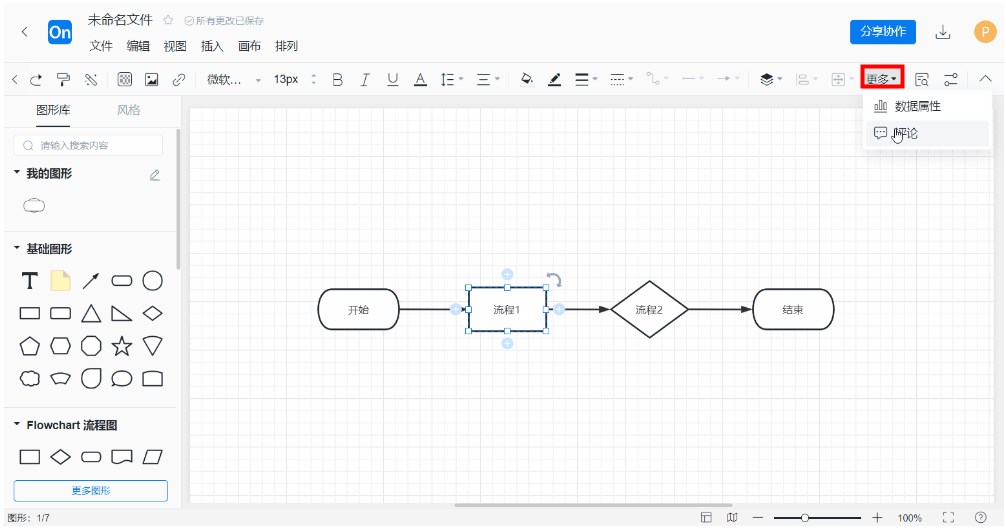

十四、添加评论

  • ProcessOn支持对图形添加评论,及修改评论图标显示;
  • 在上方“插入”菜单栏或顶部工具栏的“更多”中,可设置。

ProcessOn创建流程图

十五、创建ProcessOn泳道图

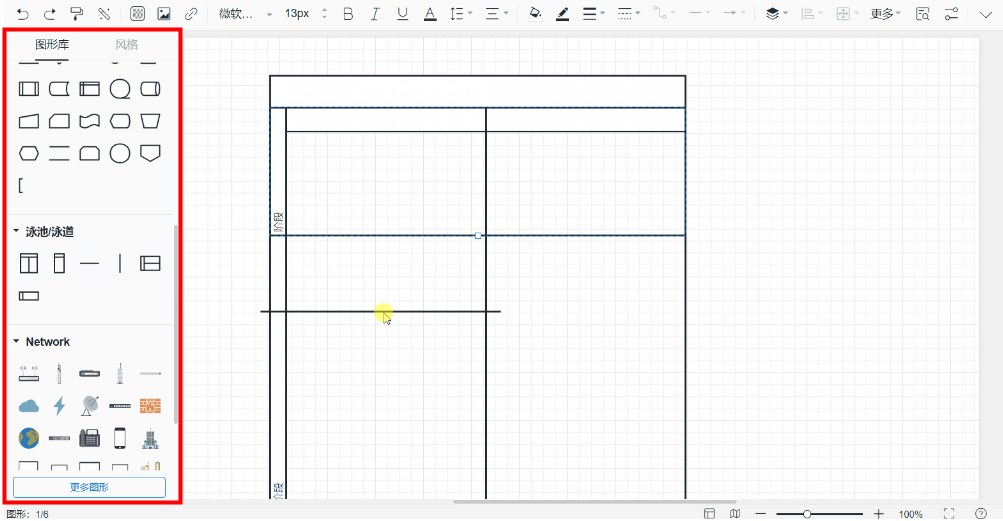

  • 创建单向的泳池泳道:从“图形库”内将泳池/泳道任一一个拖拽至画布,单击泳池头部位置,在左上方弹出的功能栏中修改数量,即可追加泳道数,或者从“图形库”内多次拖动同向的泳道至泳池内,也可追加泳道数。这样就创建了单向的泳池泳道;
  • 创建复合的泳池泳道:在创建了单向的泳池泳道基础上,从“图形库”内拖拽添加垂直方向的分隔符即可。
    调节长宽:点击泳池/泳道的头部位置,会出现调整框节点,即可调节泳池泳道的长、宽;
  • 调节方向:ProcessOn支持调整泳池泳道和顶部文本的方向。单击泳池头部位置,在左上方弹出的功能栏中修改即可。

ProcessOn创建流程图
